國家標準:YD/T 1019-2001
六類纜,適用于傳輸速率快及蹤合布線網絡ADSL等,適合政府、網吧、酒店、建筑群等。

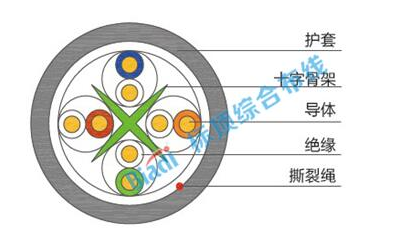

構造簡圖
產品標準 | 產品型號 | 產品規格 | 導體條數 N | 導體直徑 mm | 絕緣外徑 mm | 護套外徑 mm | 英文類型 | 20℃時導體最大電阻(直線)Ω/km |
YD/T1019-2001(4對) | (六類) HSYV-6 | 4×2×0.60 | 1 | 0.6 | 1.02 | 6.70 | UTP-6 | 61.10 |
傳輸特性(傳播速度)
相時延20℃ max | ns/100m | f(MHz) 要求 | 0.064~100MHZ,掃頻點數1601;0.064~250MHZ,掃頻點數1601 |
1: ≤570 | |||
10: ≤545 | |||
100: ≤538 | |||
250: ≤536 | |||
時延差20℃ max | ns/100m | f(MHz) 要求 | 0.064~100MHZ,掃頻點數1601;0.064~250MHZ,掃頻點數1601 |
1: ≤45 | |||
10: ≤45 | |||
100: ≤45 | |||
250: ≤45 | |||
特性阻抗Ω | 3類,4類,5類,5e類,6類 | 100±15Ω |
